Etude et réalisation de systèmes électroniques

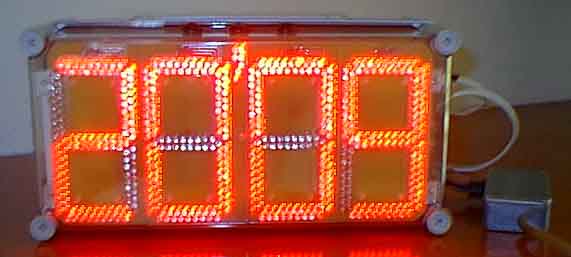

Chronomètre un peu particulier...
Pour plus d'informations : Chronomètre (rubrique "ma formation" puis "chronomètrage permanent")

Dernière modification le 19 mai 2018

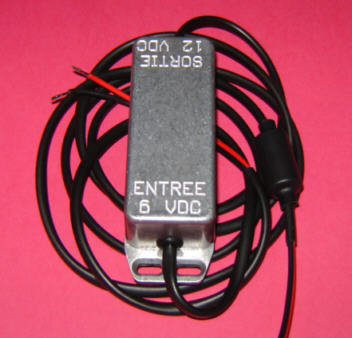

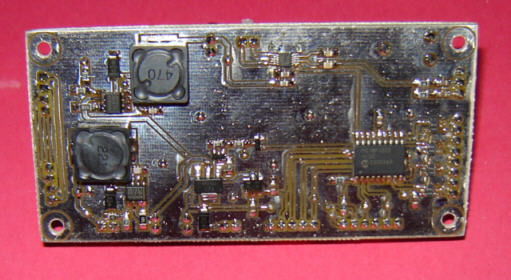

Convertisseur 6Vdc - 12Vdc (2A max).
Uilisation sur moto (alimentation système de navigation)

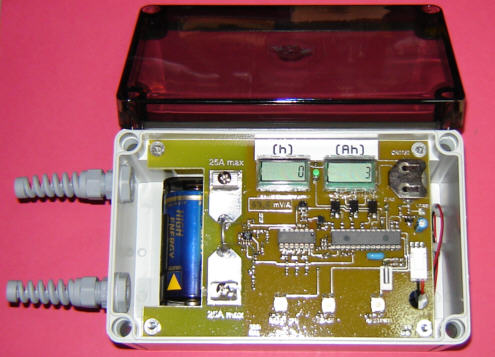

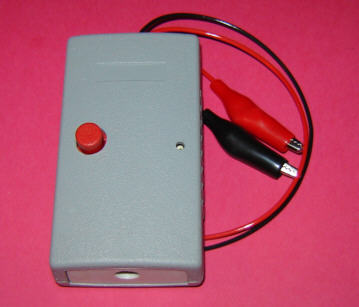

Appareil autonome (plus de 6 mois) permettant de mesurer la consommation et le temps de fonctionnement d'un système (nautisme).

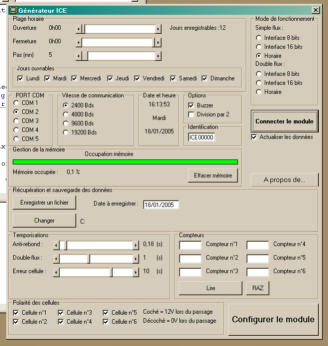

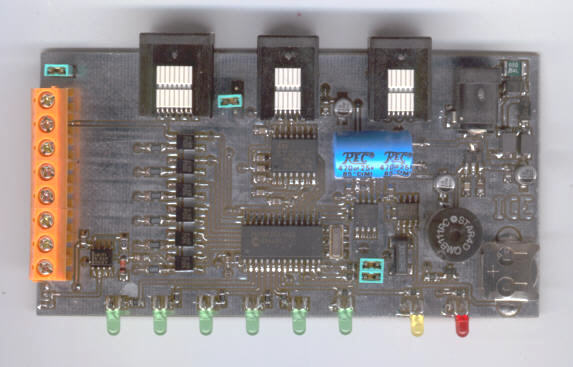

Carte de comptage, la version industrialisé par mon client et le logiciel de paramètrage (VB6).

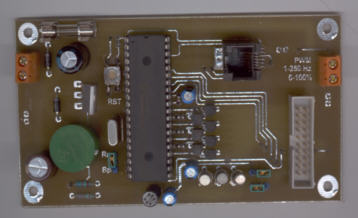

Générateur PWM avec affichage (non visible) à base du dsPIC30F4011 de Microchip.

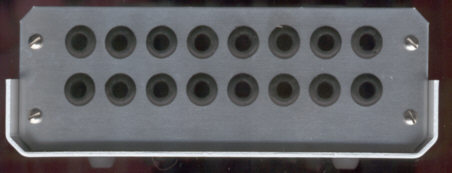

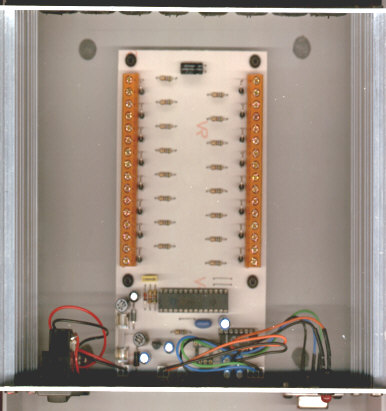

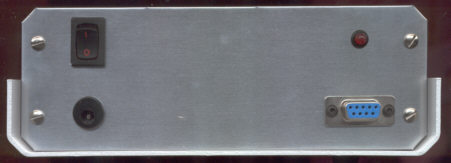

Interface PC (RS232) - 16 relais avec mise en boîtier (métal).

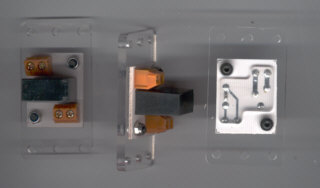

J'ai réalisé à l'aide de la fraiseuse numérique dont je dispose, l'ensemble des découpes sur le boîtier (aluminium 2 mm) ainsi que les supports de relais (plastique transparent 4 mm).

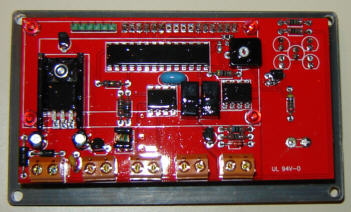

Carte IHM

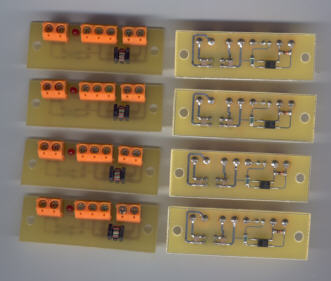

Carte isolation / filtrage.

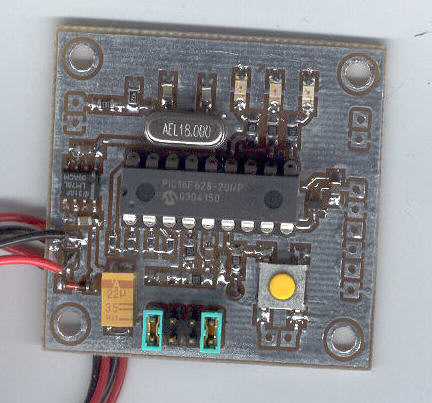

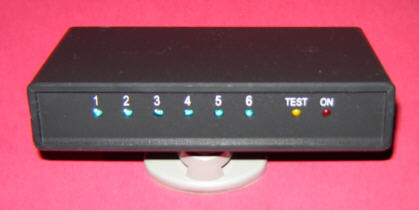

Générateur de fréquence (1 parmi 3) ou détecteur de fréquence (1 parmi 3) pour application très spécifique (avec version "bôite" - générateur uniquement).

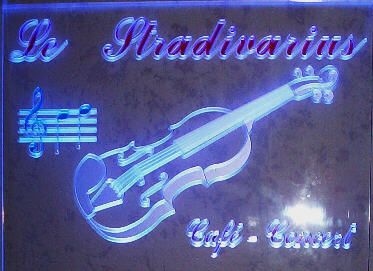

Barrettes lumineuses incluant un gradateur bicolore pour panneaux lumineux. Le gradateur électronique intégré à la barrette permet de faire passer en une dizaine de secondes (le cycle se répète à l'infini) le panneau d’une couleur à une autre et vice-versa en passant par toutes les nuances. Les longeurs réalisées vont d'une vingtaine de centimètres à plus de 2.80 mètres.

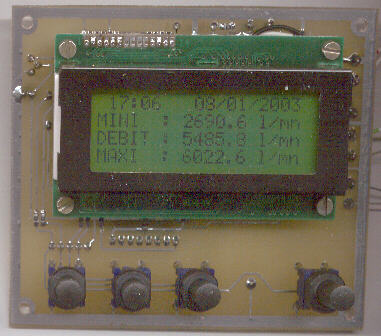

Débitmètre servant à équiper un local d'ultrafiltration (fixation derrière un panneau). Il est capable de mesurer des débits allant de 10 à 6000 litres par minute (existe aussi en 1 à 600 litres). Il est équipé d'un bouton de reset des maximas et d'un reset automatique (toujours des maximas) à une heure donnée (heure réglable).

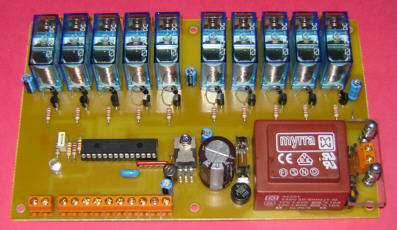

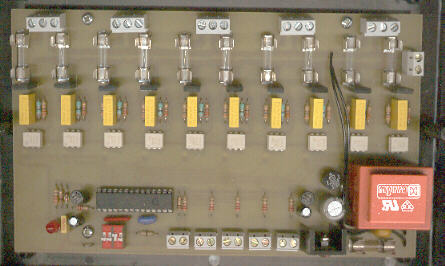

Système pouvant gérer 5 pupitres (BP, lampe et buzzer) de jeux (type questions pour un champion).

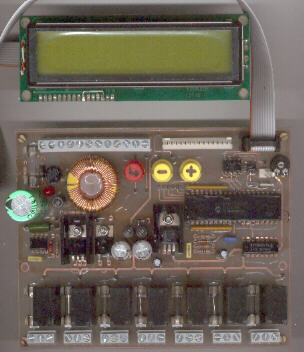

Carte de gestion de temps. Reliée à un accepteur de pièces (compatible ME111) cette carte permet la gestion d'une piste de lavage auto.
- Gestion de 5 pièces ou jetons (valeurs paramètrables).
- Six sorties (contacts secs) avec prix indépendants (valeurs paramètrables).
- Une sortie pour aspirateur de monnaies.
- Décompte en Euros ou en temps (minutes et secondes).
- Le crédit restant est automatiquement recalculé en fonction du prix du programme en cours.
- Crédit maximal paramètrable.
- Un compteur par pièce permet de les totaliser (gestion de la caisse).
- Entrée capteur d'eau pour mise en défaut de la piste.
Utilisant un circuit reprogrammable, cette carte peut parfaitement être utilisée dans d'autres applications.

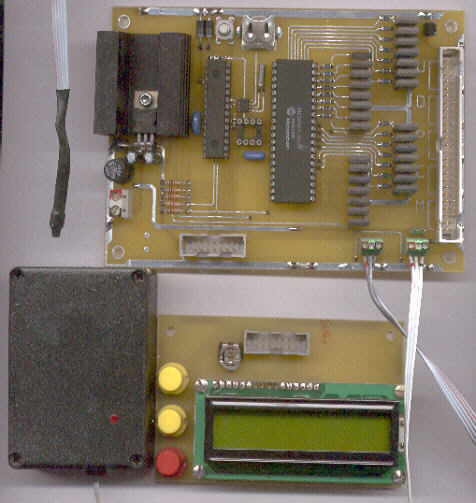

Cette carte est une horloge radio-pilotée destinée à des panneaux d'affichage. La platine "afficheur" permet le réglage de celle-ci. Le boîtier noir contient le système de réception DCF77. La sonde de température est visible en haut à gauche. La carte permet la gestion direct de 4 afficheurs 7 segments et du point central (29 sorties CO). Affichage heure et/ou date et/ou témpérature (9 modes d'affichages différents), °C/°F, cycle 12h/24h, affichage jour/mois ou mois/jour, réglage individuel de la durée d'affichage des trois informations.

Droits de propriété et d'utilisation réservés par
la société LA TETE DANS LES NUAGES

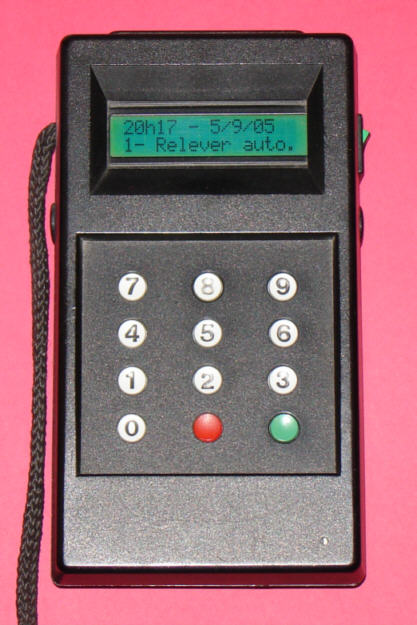

Il s'agit d'un terminal autonome, permettant la réception via une liaison IR de données enregistrées par un module de gestion (non représenté).
Le traitement des données est effectué par un PC. A cet usage, le terminal possède également une liaison RS232. L'émission ce fait dans un format reconnu par Excel. Ceci permet une intégration facile des données dans des feuilles de calculs.
Extinction automatique, horloge temps réel et chargeur de batterie interne.

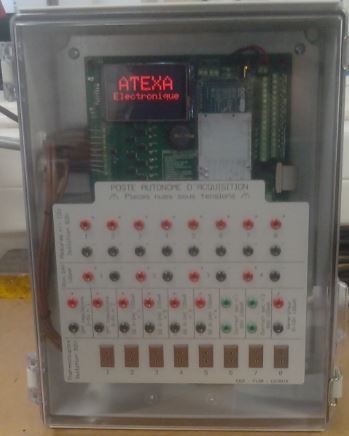

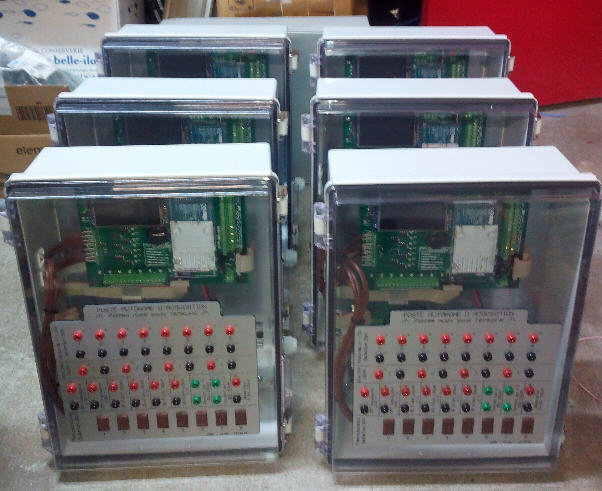

Fabrication de coffrets de mesures (10 pièces en tout) comprenant :
- usinage coffrets
- usinage plaque bicouche.

- perçage plaque de fond.

- commande des PCB.
- montage des cartes électroniques.

- montage de l'ensemble.
- câblage.
Le tout en moins de 3 semaines.

Mais aussi : Barrières optiques, interface RS422/LCD/carte à puce (I2C), alimentation à puissance constante, interface RS232/Ethernet (Xport), générateur de mires spécifique, câble pour track-ball, interfaces pour bornes internet, carte de pilotage d'atténuateurs HF (GSM), testeur de diodes, enregistreur de données, commande de pompe, chargeurs de batteries NiCd, NiMH, ou Li-ion, carte d'alimentation, interfaces monétiques, chronomètre, système d'audit monétique, cartes lumineuses, système de mise à l'heure pour automate, débruiteur BF numérique, moniteur de tension pour système portatif, annulateur de signal numérique, pattern generator 78 bits, alimentation 150V / 30mA, régulation pour électrovanne, gestion machine de distribution, mesure de conductivité thermique (plusieurs versions), alarme vélo sur mesure (à base d'un circuit giroscope), oeuvre d'art lumineuse (sur la base d'une oeuvre existante), gestion pré-amplifacateur audio haute de gamme (écran TFT, rotateur...), gestion d'un système motorisé (pilotage via écran tactile TFT)...

Les accords de confidentialité avec certains de mes clients ne me permettent pas d'exposer et/ou de citer toutes mes réalisations.

Version similaire à la précédente mais
sortie relais et reset automatique.

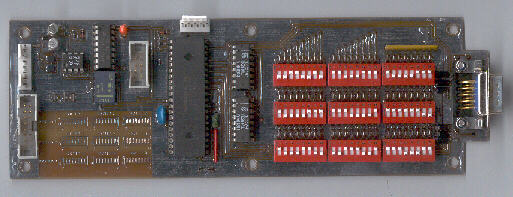

Interface Homme-Machine

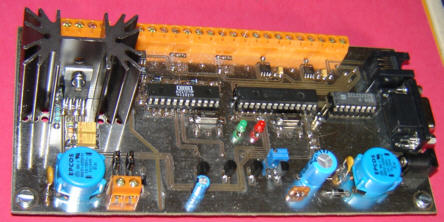

Banc test pour PC avec : 2 entrées PT100 4 fils + 2 entrées capteur de pression + entrée débitmètre + sortie moteur. Développé avec son logiciel PC dédié.

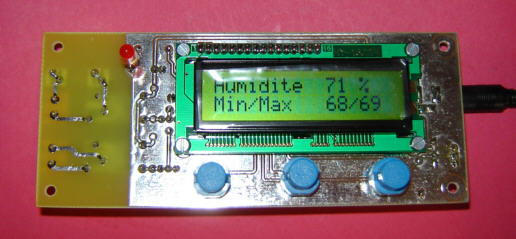

Hygrostat : Seuils minimum/ maximum, sortie électrovanne, sortie alarme (avec temporisation réglable).

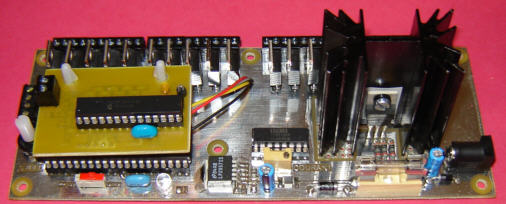

Carte de gestion d’une animation lumineuse type "roue de la fortune". 20 sorties à courant constant (réglable de 1 à 400 mA) - vitesse de défilement réglable.
Une carte de bruitage (cliquetis et buzzer) pour une utilisation avec des enceintes amplifiées a été rajouté après coup.

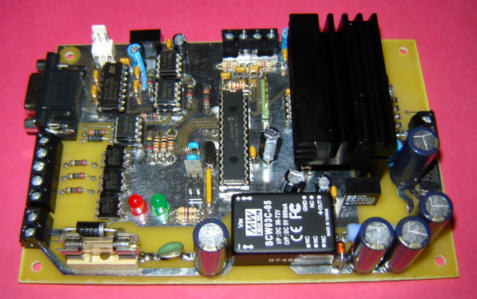

Système alimenté en 48V permettant
de générer des impulsions de courant (0.1 à 4A de 10µs à 3ms).
Réglables par potentiomètres ou par RS232 (isolée).
Rôle : Piloter des leds blanches servant de flash (acquisition vidéo)

Interface homme-machine (pour un bateau type maxi trimaran océanique).

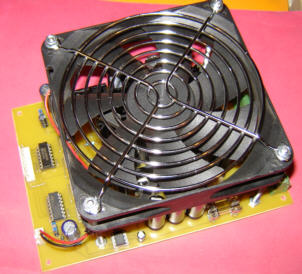

Double pont en H pour moteur CC (12 ou 24V - 30A par voie). Sert à piloter les 2 moteurs d’un siège " 2-DOF " (2 degrés de liberté). La carte est compatible avec l’interface " AVR Motion Simulator Interface " de Tronic's (elle a également été réalisée pour le client).

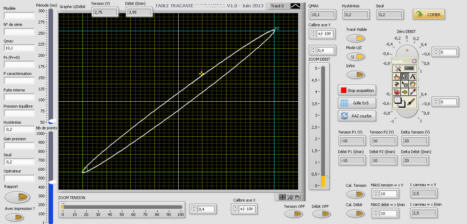

Logiciel PC (écrit avec LABVIEW) et carte d’isolation pour interface USB6009 permettant de remplacer une table XY (utilisée sur un banc de test).

Photo client d'un des coffrets sous tension.

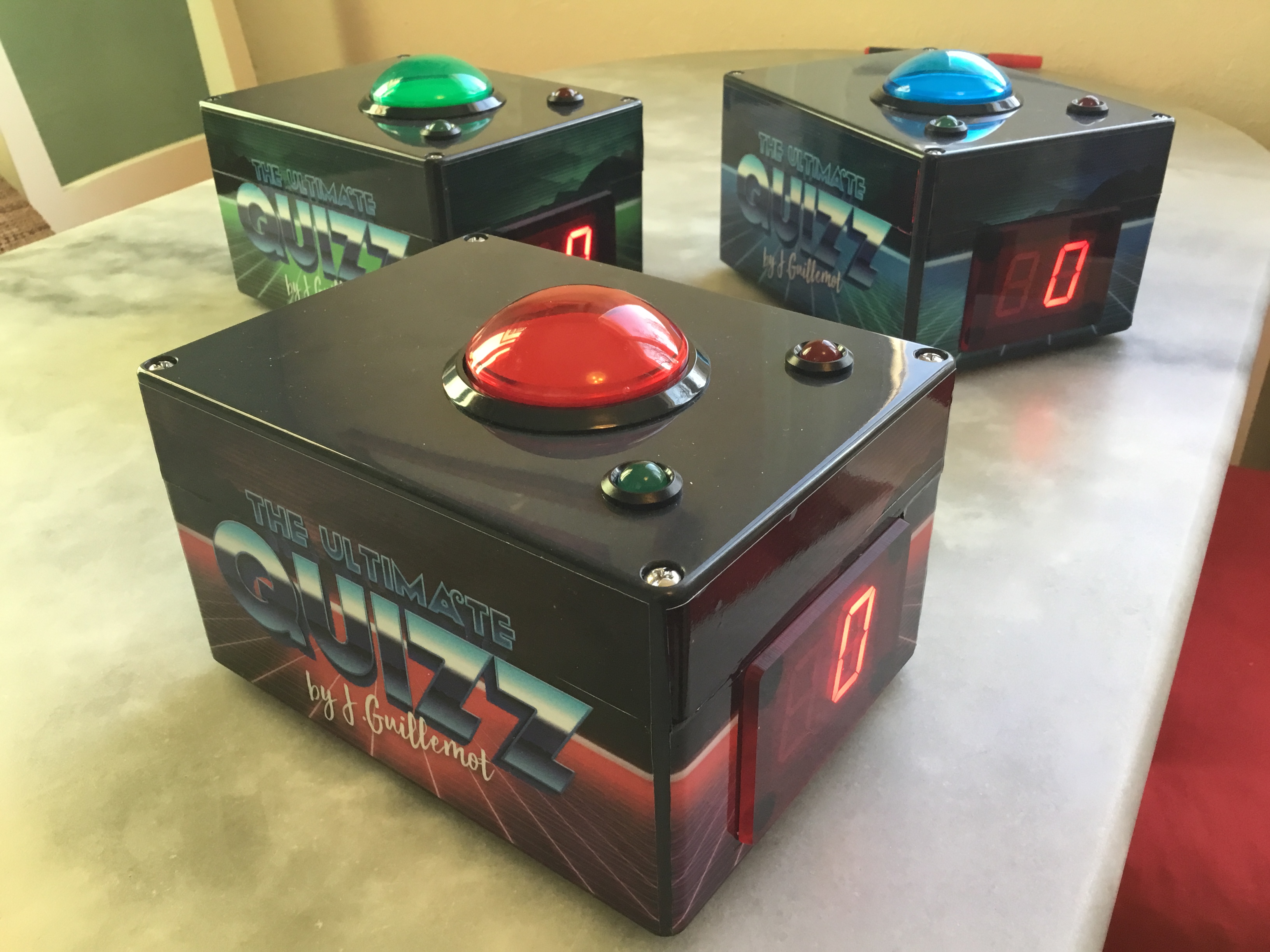

Ensemble de pupitres sans fil pour quizz (le boîtier maître n'est pas visible).
Décoration réalisée par le client. A noter que je peux vous mettre en relation avec lui si vous êtes intéressé par son produit ...
