Réalisation de circuits imprimés en
simple ou double face (sans trou métallisé ou sérigraphie) à partir de
vos typons.
Vos typons peuvent être :
- Sur des transparents (impression bien opaque ou en deux exemplaires
parfaitement superposables).
- Au format du logiciel Wintypon de Pascal Eynard commercialisé par Micrelec
- Des formats tel que BMP, TIFF, PS, PDF... (images en noir et blanc
uniquement) peuvent également convenir.
- Le format du logiciel TCI est également accepté.
- Merci d'éviter les formats compressés tel que JPG.
D'autres formats sont possibles, n'hésitez pas à me contacter le cas échéant.
A noter que le logiciel Eagle permet (entre autre) une sortie au format PS.
Voir dans la partie CAM PROCESSOR.
Je ne suis pas en mesure d'exploiter les formats GERBER.
Dans tous les cas, merci de noter les
points suivants :
- Les pistes ne doivent pas être trop fines (plus de 0.3 mm).
- L'espacement entre les pistes et entre les pistes et les pastilles ne doit
pas être trop petit (plus de 0.3 mm, soit classe 3).
- Le diamètre de perçage doit être compatible avec le diamètre de la pastille
(minimum 0.3 mm de cuivre autour des trous). Exemple
Pour le centrage, l'idéal étant que tous les trous (sur le typon) soient à 0.7
mm.
- L'orientation ne doit pas prêter à confusion. Le plus simple est de faire en
sorte que du texte soit lisible lorsque le circuit imprimé sera regardé côté
cuivre (si double face, une inscription sur les 2 faces).
Dimensions maximales : 170 x 270 mm
La fabrication du circuit peut être accompagnée du montage (entièrement manuel) des composants (CMS à partir des boîtiers 0603 et d'un entraxe de 0.5 mm pour les broches des CI). A noter que je dispose d'une station Weller (2 micro-fers 80W) et d'une binoculaire.
Des découpes particulières peuvent être réalisées.
Tarifs :
Forfait de 4.00 € pour la prise
en charge s'il n'y a que des circuits simple face (quelque soit le nombre de
plaques).
Forfait
de 7.00 € pour
la prise en charge s'il y a un ou plusieurs circuits double face (quelque soit
le nombre de plaques).
En SF, 11.60 € / dm² - epoxy FR4 1.6 mm / 35 µ.
En DF, 16.00 € / dm² - epoxy
FR4 1.6 mm / 35µ.
Possibilité de faire du SF / DF sur
epoxy 0.4mm et 0.8 mm / 35 µ
En SF, 14.10 € / dm² - epoxy
FR4 0.4 ou 0.8 mm / 35 µ.
En DF, 18.50 € / dm² - epoxy
FR4 0.4 ou 0.8 mm / 35µ.
Perçage des pastilles : +0.01 € le trou
Par
défaut, perçage à 0.61 ou 0.81 mm suivant la taille des pastilles, mais si vous
m'envoyez un plan perçage, les trous seront percés aux dimensions demandées
(diamètres possibles : 0.36, 0.61, 0.81, 0.91, 1, 1.2, 1.5, 2, 2.2, 2.5, 3,
3.2, 3.5, 4 mm. Pour d'autres diamètres, me contacter).
Etamage à chaud SnPb : +2.80 € / dm² / par face
Forfait
de 9.00 € pour
la prise en charge (quelque soit le nombre de plaques).
Port (tarif lettre) et emballage : +2.50 € (le
matériel voyage à vos risques et périls).
Port en
recommandé ou en lettre suivie : Me consulter.
18 €
minimum de facturation.
Prix modifiables sans
préavis.
Téléchargez
une feuille de calcul (excel) : tarif CI ATEXA 11-07-2005.xls
Dans celle-ci merci de noter que :
- SFF = plaque Simple Face - matière FR4
- DFF = plaque Double Face - matière FR4
Le délai de réalisation est indiqué sur le devis. En principe 24/48 heures à la réception du réglement (Dans 95% des cas, les CI partent le jour de la réception du règlement).
Montage de composants (composants et implantations à me fournir) : Sur devis uniquement.
Voici les photos de quelques circuits...

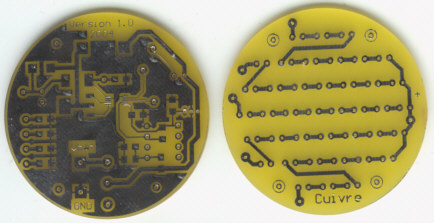

Circuits simple et double face +
étamage à chaud.

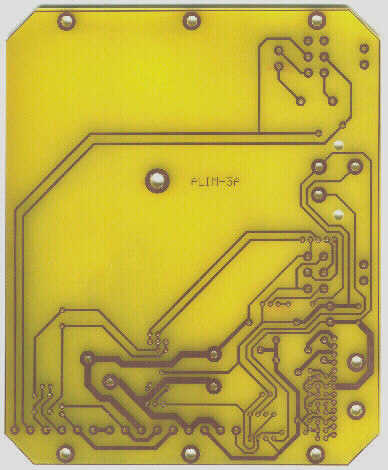

Circuit simple face 0.8 + étamage à chaud + découpe circulaire (avec fraiseuse numérique)
Circuits
simpe face + étamage à chaud + découpe circulaire
Circuit double face + étamage à chaud +
découpe circulaire

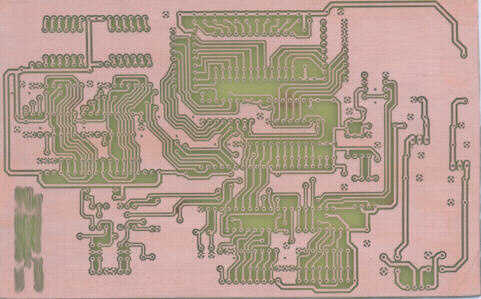

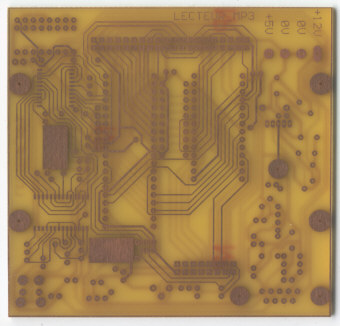

Quelques circuits simple face.

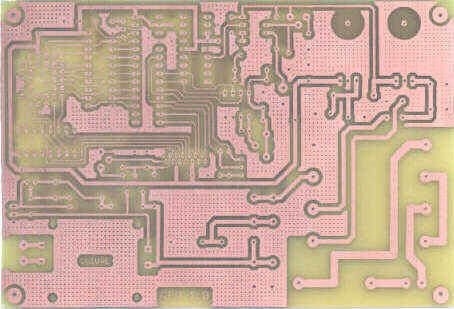

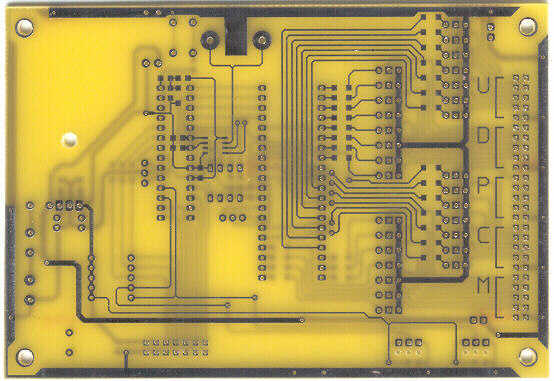

Quelques circuits double face.

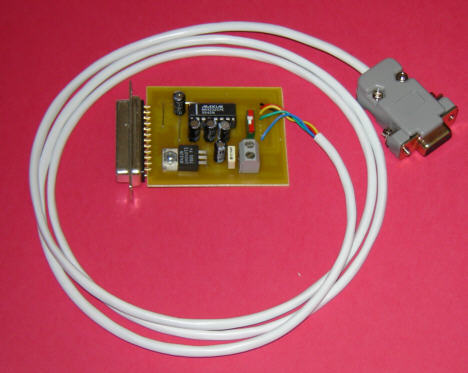

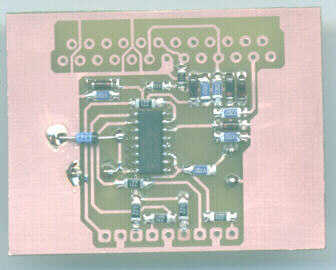

Circuits simple face + montage des composants.
